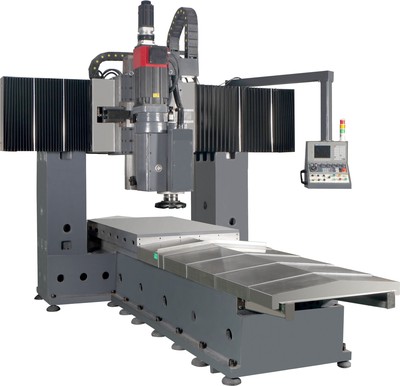

全数控精平铣QY-JPX1000

项目/Items

单位/Unit

QY-JPX1000

控制系统

Control System

台湾一图面膜式（8寸系统全面升级）

Taiwan billion map mask(8-inch system to upgrade)

标准加工范围

Standard processing range

mm

1000X800

最大加工形程

Maxium Processing Process

加工形程

processing　Process

最大切削厚度

Maximum   cutting thickness

工作台磁盘

Workbench Magnet

主轴外径
Spinle diameter

mm

皮带式：210mm*250（滚柱式4列）　　

齿轮式订购说明

Belt type: 210mm*250 （Roller type 4 columns） Gear type ordering instructions

主轴驱动

Spindle drive

主轴锥孔

Spindle taper hole

皮带式：47.625    齿轮式：NT50

Belt type: 47.625 Gear type: NT50

轴向伺服马幸

Axial servo motor

kw

X=5.5 Y=3.5.0KW.Z=4.5KW(机械锁）通用型伺服

X=5.5 Y=3.5.0KW.Z=4.5KW (mechanical lock) Universal servo

对刀方式

Tool mode

气缸自动对刀

Cylinder automatic knife

铣头上下平衡方式

Mliling headup and down balance

标配液氮混合可调排斥力10-40KG/CM

Standard liquid nitrogen combination adjustable rejection force 10-40KG/CM

油压箱容量

Oil tank capacit

50L(MAX35kgf/cm).Max=30cm流量

50L (MAX35kgf/cm).Max=30cm flow

控制周数

Control the number of axes

三轴脉波命令

Three-axis pulse command

X/Y/Z滚珠丝杆

X/Y/Z ball serew

Z=C3(0.018/mm).X/Y=C7

Z=C3(0.018/mm).X/Y=C7

空跑速度

Running soeed

X/Y/Z=16米/mm

X/Y/Z=16m/mm

刀盘

Cutter

主轴恒定扭矩转速

Spindle constant torque speed

rpm/min

0-350rpm/min　最高500rpm/min

0-350rpm/min UP to500rpm/min

X/Y/Z硬轨

X/Y/Z hard track

工作台双V形，其他T形

Table double V-shaped, other T-shaped

尺寸检测机构

Bench mark

定点式寻找

Fixed-point search

钣金

Sheet metal

半罩式周边（不锈钢护罩）

Half-hooded（stainless steel shroud）

主要电源气元件

Main power supply component

欧姆龙继电器/士林接触器/信哲配电器材

Omron Relay / Shihlin Contactor / letter of the distribution equipment

原点方式（客户/厂家）

Origin method (customer/manufacturer)

绝对式

Absolute form

自动润滑（附无油检测功能）

Automatic lubrication (with oil-free detection function)

2轴分别独立式注油机WB-2升*3毫

2-axis separate stand-up oiling machine WB-2 liters*3 sets

回油装置

Oil return device(manual)

X/Y/Z自动回油装置

X/Y/Z automatic oil return device

Chip removal device (manual)

铁屑车

lron car

占地面积

Covers an area of

机台总重

Total weight of manual
